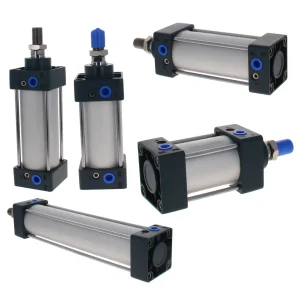

جکهای پنوماتیک یکی از پرکاربردترین ابزارها در صنعت هستند که با استفاده از فشار هوای فشرده، نیروی مکانیکی تولید میکنند. برای درک درست عملکرد آنها، لازم است ابتدا با مفاهیم پایهای مانند فشار، قانون پاسکال و نحوه محاسبه نیرو آشنا شویم. این مسیر از مبانی فیزیک آغاز میشود و در نهایت به محاسبات عملی و جدولهای آماده برای انتخاب جک مناسب ختم خواهد شد.
قانون پاسکال و نقش آن در جک پنوماتیک
اصل پاسکال بیان میکند که اگر سیالی در یک محفظه بسته تحت فشار قرار گیرد، این فشار بهطور یکنواخت در همه جهات منتقل میشود. در جک پنوماتیک، هوای فشرده پشت پیستون جمع میشود و همین فشار باعث حرکت پیستون و در نتیجه جابهجایی شفت جک خواهد شد. این اصل ساده، اساس عملکرد تمام جکهای پنوماتیک و هیدرولیک است.
فشار و واحد اندازهگیری آن
فشار بهعنوان نیروی وارد بر واحد سطح تعریف میشود. در سیستم بینالمللی، واحد فشار پاسکال است که برابر با یک نیوتون نیرو بر یک متر مربع سطح میباشد. برای مثال فشار هوای در سطح دریا تقریباً برابر با ۱۰۱۳۲۵ پاسکال است. در صنعت پنوماتیک معمولاً از فشار نسبی استفاده میشود؛ یعنی فشار نسبت به محیط اطراف که توسط گیجها اندازهگیری میشود.
عوامل مؤثر بر قدرت جک پنوماتیک
دو عامل اصلی در تعیین نیروی خروجی جک پنوماتیک نقش دارند:
- قطر پیستون و در نتیجه مساحت سطح مقطع آن.
- میزان فشار هوای فشردهای که وارد محفظه میشود.
هرچه سطح مقطع بزرگتر و فشار بیشتر باشد، نیروی تولیدی نیز افزایش خواهد یافت.
فرمول محاسبه نیروی جک
برای محاسبه نیروی جک پنوماتیک از رابطه زیر استفاده میشود:
[ F = P \times A ]
که در آن:
- (F) نیروی تولیدی بر حسب نیوتون است.
- (P) فشار وارد شده بر حسب پاسکال.
- (A) مساحت سطح مقطع پیستون بر حسب متر مربع.
این فرمول پایهای به ما امکان میدهد نیروی جک را در شرایط مختلف محاسبه کنیم.
تبدیل نیوتون به کیلوگرم
از آنجا که در صنعت معمولاً نیروی جک بر حسب کیلوگرم بیان میشود، باید نیوتون به کیلوگرم تبدیل شود. برای این کار از رابطه زیر استفاده میکنیم:
[ F = m \times g ]
که در آن (m) جرم بر حسب کیلوگرم و (g) شتاب گرانش زمین (تقریباً ۱۰ متر بر مجذور ثانیه) است. با جایگذاری مقدار نیروی محاسبهشده در این فرمول، میتوان جرم قابل جابهجایی توسط جک را بهدست آورد.
مثال عملی

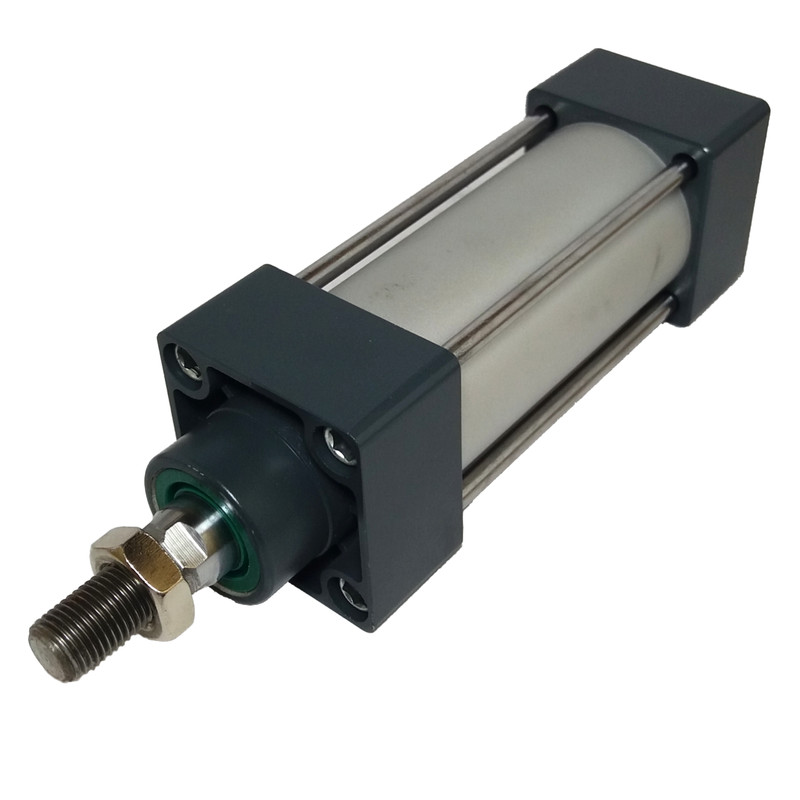

فرض کنید جک پنوماتیک مدل SU50*300-S با قطر پیستون ۵۰ میلیمتر و فشار کاری ۷ بار در اختیار داریم. ابتدا مساحت سطح مقطع پیستون محاسبه میشود:
[ A = \pi r^2 = 3.14 \times (0.025)^2 = 0.0019625 , m^2 ]
سپس با فشار ۷۰۰۰۰۰ پاسکال:
[ F = 700000 \times 0.0019625 = 1373.75 , N ]
با تبدیل این نیرو به کیلوگرم:
[ 1373.75 = m \times 10 \quad \Rightarrow \quad m \approx 137 , kg ]
بنابراین این جک قادر است وزنهای حدود ۱۳۷ کیلوگرم را در جهت عمودی بلند کند.
جدول نیروهای استاندارد
برای سهولت کار، جدولهایی آماده وجود دارد که نیروی جکها را در سایزهای مختلف و فشارهای متفاوت نشان میدهد. این جدولها کمک میکنند بدون نیاز به محاسبات دستی، بتوان سایز مناسب جک را انتخاب کرد.
محدوده توان جکهای پنوماتیک
بر اساس دادههای استاندارد، کوچکترین جکها میتوانند حدود ۱.۳ کیلوگرم نیرو تولید کنند، در حالی که بزرگترین جکها در فشارهای بالا تا حدود ۴ تن توان دارند. این گستره وسیع باعث شده جکهای پنوماتیک در صنایع مختلف از ماشینسازی تا خطوط تولید کاربرد داشته باشند.
جمعبندی
برای محاسبه نیروی جک پنوماتیک کافی است سه فرمول اصلی فشار، نیرو و مساحت دایره را بدانیم. با این محاسبات میتوان نیروی خروجی را بر حسب نیوتون یا کیلوگرم بهدست آورد. در عمل، استفاده از جدولهای آماده سریعتر و کاربردیتر است، اما دانستن مبانی محاسبه کمک میکند درک عمیقتری از عملکرد جکها داشته باشیم و انتخاب دقیقتری در پروژههای صنعتی انجام دهیم.
