شیر برقی پنوماتیک فستو VUVG-L18-M52-MT-G14-1P3 (کد فنی ۵۷۴۴۲۹) یکی از پرفروشترین و پرکاربردترین شیرهای کنترل جهت در خانواده VUVG شرکت آلمانی فستو (Festo) است . این شیر با طراحی جمعوجور، بدنه تمام فلزی و دبی بالا، راهکاری ایدهآل برای کاربردهای صنعتی با نیاز به پاسخگویی سریع و دوام بالا محسوب میشود. در این مطلب به بررسی کامل مشخصات فنی، ویژگیها، کاربردها و نکات مهم در خرید این محصول میپردازیم.

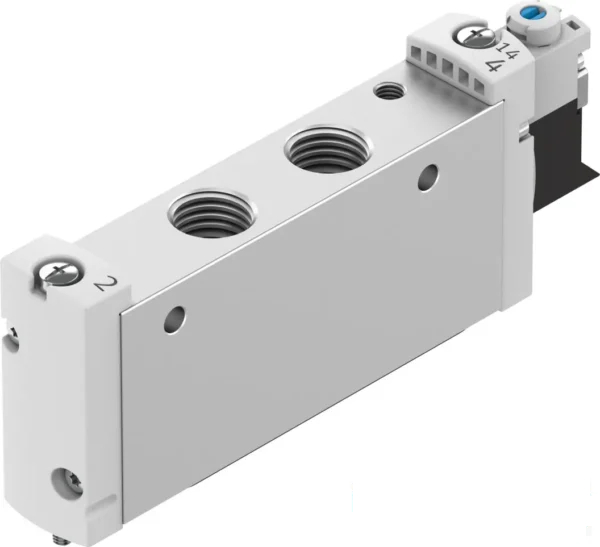

شیر VUVG-L18-M52-MT-G14-1P3 یک شیر الکتریکی از نوع ۵/۲ (پنج پورت، دو وضعیت) و مونوستابل (تکپایدار) است که با برق ۲۴ ولت DC کار میکند . این شیر از سری VUVG بوده که به دلیل کیفیت ساخت بالا، ابعاد استاندارد و قابلیت اطمینان در خطوط تولید سراسر جهان شناخته شده است. بدنه این شیر از آلیاژ آلومینیوم آهنگری شده ساخته شده که در عین سبکی، مقاومت بسیار خوبی در برابر خوردگی (کلاس مقاومت CRC 2) و ضربه دارد .
🔍 نمای کلی محصول
- ⚙️ کد فنی (Part No.): VUVG-L18-M52-MT-G14-1P3 / 574429
- 🏭 برند: FESTO (آلمان)
- 🔧 نوع شیر: 5/2 (پنج راهه – دو وضعیت) – مونوستابل (تکپایدار)
- ⚡ ولتاژ: 24 ولت DC
- 📏 سایز: 18 میلیمتر
- 🌡️ دمای کاری: ۵- تا ۶۰+ درجه سانتیگراد
- ⚖️ وزن: ۱۵۴ گرم
📋 مشخصات فنی کامل شیر VUVG-L18-M52-MT-G14-1P3
برای انتخاب صحیح یک شیر برقی، آگاهی از جزئیات فنی آن ضروری است. در ادامه مهمترین مشخصات این محصول را مرور میکنیم.
🧠 ویژگیها و مزایای فنی
شیر برقی VUVG-L18-M52-MT-G14-1P3 تنها یک قطعه ساده نیست، بلکه دارای قابلیتهای مهندسی شدهای است که آن را برای محیطهای صنعتی ایدهآل میسازد:
- بدنه تمام فلزی با مقاومت بالا: بدنه از آلیاژ آلومینیوم آهنگری شده ساخته شده که مقاومت مکانیکی و دوام شیر را در برابر لرزش و شوک افزایش میدهد . این شیر در تستهای شدید حمل و نقل (شوک و لرزش) در سطح ۲ استانداردهای FN/Festo عملکرد موفقی داشته است .
- دبی بالا در ابعاد کوچک: با وجود ابعاد ۱۸ میلیمتری، دبی اسمی ۱۳۰۰ لیتر بر دقیقه، آن را به گزینهای عالی برای کاربردهای با سرعت بالا تبدیل کرده است .
- طراحی پیستون اسپول (Piston Spool): این طراحی با آببند نرم (Soft sealing)، عملکرد روان و بدون اصطکاک و طول عمر بالا را تضمین میکند .
- امکان دریچه کردن هوای برگشتی (Exhaust throttling): قابلیت تنظیم سرعت خروج هوا از راهگاههای تخلیه، کنترل دقیقتری بر روی سرعت حرکت محرکها (مثل سیلندرها) فراهم میکند .
- اورراید دستی (Manual Override): دارای اورراید دستی (هم به صورت لحظهای و هم قفلی) است که برای راهاندازی اولیه یا مواقع قطع برق بسیار کاربردی است .
- انعطاف در نصب: این شیر هم به صورت انفرادی (از طریق سوراخهای عبوری) و هم بر روی ریل منیفولد قابل نصب است .
- منبع تغذیه پایلوت داخلی (Internal pilot): شیر از پایلوت داخلی برای عملکرد استفاده میکند که نیاز به منبع هوای جداگانه برای پایلوت را از بین میبرد .
- مقاومت در برابر نوسانات ولتاژ: نوسان مجاز ولتاژ ±۱۰٪ است که پایداری عملکرد را در شبکههای برق ناپایدار افزایش میدهد .
- کاهش مصرف انرژی (Power Reduction): شیر برای کاهش مصرف توان در فاز نگهداری (Hold) طراحی شده است. در فاز پرتوان ۱ وات و در فاز کمتوان ۰.۳ وات مصرف دارد .
- محافظت در برابر پالسهای تست: شیر در برابر پالسهای الکترونیکی تا ۹۰۰ میکروثانیه مقاوم است و سیگنالهای نویز را نادیده میگیرد .
🛠️ مواد سازنده و شرایط کاری
کییت ساخت یک شیر برقی در دوام نهایی آن نقش اساسی دارد. در این محصول:
- بدنه: آلیاژ آلومینیوم آهنگری شده
- مواد آببند (Seals): NBR (نیتریل بوتادین رابر) و HNBR (هیدروژنه)
- سیال کاری: هوای فشرده مطابق با استاندارد ISO 8573-1:2010 [7:4:4]
- دمای محیط و سیال: ۵- تا ۶۰ درجه سانتیگراد (محدودیت دما در حالت کاهش جریان نگهدارنده ۵۰- درجه است)
- کلاس مقاومت در برابر خوردگی (CRC): ۲ – مقاومت متوسط (مناسب برای محیطهای صنعتی با رطوبت نسبی)
🏭 کاربردهای اصلی شیر VUVG-L18-M52-MT-G14-1P3
به دلیل دبی بالا، ابعاد جمعوجور و پاسخدهی سریع، این شیر در طیف وسیعی از صنایع کاربرد دارد :
- صنعت بستهبندی: کنترل سیلندرها در دستگاههای پرکن، لیبلزن و بستهبندی
- صنعت خودروسازی: خطوط مونتاژ، رباتها و فیکسچرهای پنوماتیکی
- صنعت الکترونیک: مونتاژ قطعات ریز و بردهای الکترونیکی
- صنایع غذایی و آشامیدنی: در بخشهای فرآوری و بستهبندی (با رعایت استانداردهای بهداشتی)
- صنعت چاپ و صحافی: دستگاههای چاپ و ماشینآلات صحافی
- رباتیک: کنترل گریپرها و محرکهای پنوماتیکی در بازوهای رباتیک
📦 اطلاعات خرید و قیمت
قیمت شیر برقی VUVG-L18-M52-MT-G14-1P3 بسته به نرخ ارز و محل تأمین متفاوت است. برای نمونه، قیمتهای تقریبی در بازارهای جهانی به شرح زیر است:
| منطقه / فروشنده | قیمت تقریبی (بدون مالیات) | مرجع |
|---|---|---|
| اروپا (فرانسه – MISUMI) | ۶۶.۴۸ یورو | |
| انگلستان (RS Components) | ۷۸.۸۵ پوند | |
| چین (فروشنده محلی) | ۱۶۴ یوان (قیمت متغیر) | |
| ژاپن (Monotaro) | حدود ۲۲,۹۸۰ ین |
قیمتهای ذکر شده صرفاً جهت اطلاع از محدوده قیمتی است. برای خرید و اطلاع از قیمت دقیق با احتساب هزینههای حمل، گمرک و سود واردکننده، لطفاً با تأمینکنندگان معتمد داخلی تماس حاصل فرمایید.
📦 اطلاعات فنی تکمیلی (از دیتاشیت فستو)
اطلاعات زیر از دیتاشیت رسمی فستو استخراج شده و به درک بهتر عملکرد شیر کمک میکند:
- مدل کوتاه (Short code): VUVG
- نوع اورلپ (Spool overlap): نامشخص (Indefinite overlap)
- سوپاپ اطمینان (Safety position): بدون بایاس ایمنی
- نوع اتصال الکتریکی: از طریق جعبه اتصال الکتریکی (E-box) قابل انتخاب
- علامت گذاری (Labelling): دارای تاییدیههای CE, UKCA, RCM, c UL us – Recognized (OL), c CSA us (OL)
- مقاومت در برابر مواد PWIS: مطابق با VDMA24364-B1/B2-L (عاری از سیلیکون برای رنگپذیری)
- گواهی RoHS: مطابق با استاندارد RoHS
🔩 نکات مهم در نصب و راهاندازی
- کیفیت هوا: استفاده از هوای فشرده تصفیه شده مطابق با استاندارد ISO 8573-1:2010 [7:4:4] برای افزایش طول عمر شیر ضروری است .
- روانکاری: شیر میتواند با هوای روغنکاری شده کار کند، اما اگر یک بار روانکاری شد، باید به طور مداوم با هوای روغنکاری شده تغذیه شود .
- وضعیت نصب: شیر در هر وضعیتی قابل نصب است .
- سوکت مناسب: برای دستیابی به درجه حفاظت IP65، حتماً از سوکتهای استاندارد و مناسب استفاده کنید .
- فشار: دقت کنید فشار کاری در محدوده ۳ تا ۸ بار باشد .
✅ نتیجهگیری
شیر برقی VUVG-L18-M52-MT-G14-1P3 یک انتخاب عالی برای کاربردهایی است که به ترکیبی از ابعاد کوچک، دبی بالا، دوام مکانیکی و قابلیت اطمینان نیاز دارند. طراحی مستحکم، قابلیت نصب آسان و پشتیبانی از مصرف انرژی بهینه، آن را به یکی از گزینههای اول مهندسان اتوماسیون و طراحان خطوط تولید تبدیل کرده است. چه در صنعت بستهبندی فعالیت کنید و چه در خودروسازی یا الکترونیک، این شیر میتواند نیاز شما را برای کنترل دقیق جریان هوا برآورده سازد.
